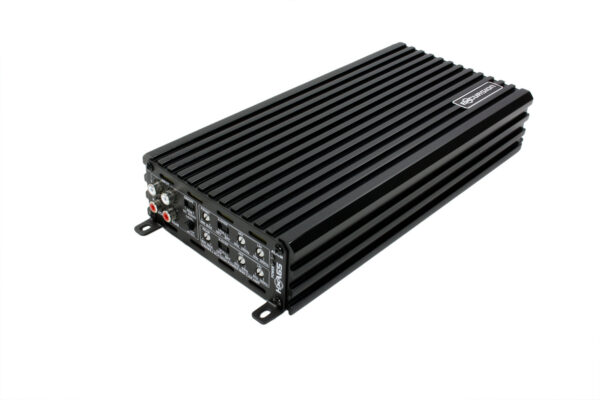

Excursion HXA-65 – wzmacniacz samochodowy

Opis produktu:

Excursion
HXA-65
4-kanałowy  wzmacniacz samochodowy  o
mocy  4×100-125W / 2x250W; stabilny  do 2Ω; analogowy (klasa AB); wejścia sygnału  Hi/Lo; Auto Turn On/Off; niewielkie wymiary.

Analogowy wzmacniacz 4-kanałowy o wysokiej sprawności i niewielkich wymiarach

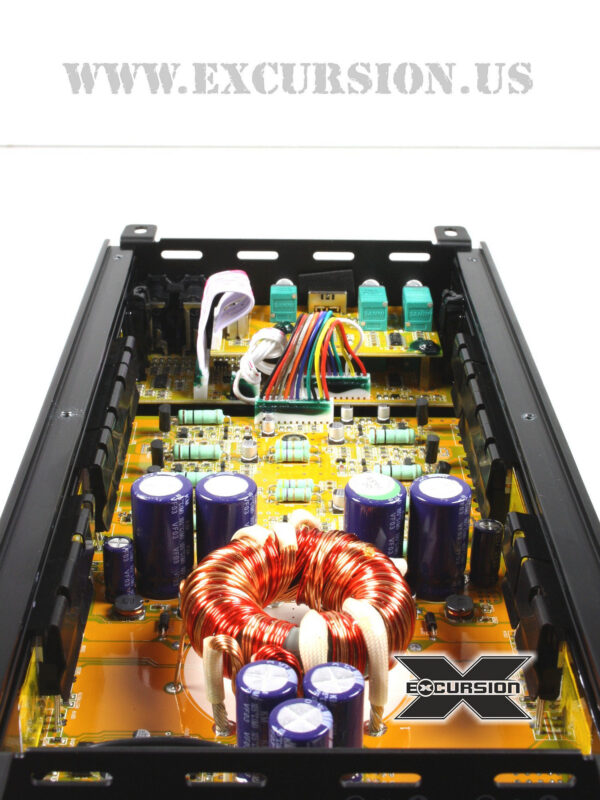

zbudowany na bazie dwustronnej płyty PCB wykonane w technologii montażu
powierzchniowego SMD. Wzmacniacz został wyposażony w system eliminacji szumów i
zakłóceń; a także w wielodrożny układ zabezpieczający przed przeciążeniem; zwarciem na wyjściu głośnikowym; przegrzaniem oraz zbyt niskim lub za wysokim
napięciem zasilającym. W standardowym wyposażeniu znajdują się również płynnie
regulowane filtry LP i HP z możliwością pracy w trybie  BP Subsonic (Band
Pass); korektor wzmocnienia basu „Bass Boost”; układ „Auto Turn ON/OFF”
sterujący załączaniem i wyłączaniem wzmacniacza oraz wejścia „High/Low Input”
dla sygnału audio o poziomie głośnikowym i o poziomie RCA (wspólne wejścia
sygnału dla trybu „High/Low” poprzez gniazda RCA). Wzmacniacz HXA-65 może
stabilnie pracować z  obciążeniem o minimalnej impedancji  2Ω w każdym
kanale lub  4Ω przy układzie połączeń typu BRIDGE (mostek).

PODSTAWOWE DANE TECHNICZNE:

• Ilość kanałów:  4
• Moc wyj. RMS/4Ω (nap. zasil. 14; 4V):  4×100 W
• Moc wyj. RMS/2Ω (nap. zasil. 14; 4V):  4×125 W
• Moc wyj. RMS/4Ω mostek  (nap. zasil. 14; 4V):  2×250 W

• Pasmo przenoszenia:  15 – 25 000 Hz
• Maks. poziom zniekształceń THD/4Ω:  < 0; 05 %
• Sygnał/Szum (S/N Ratio):  > 80 dB
• Czułość wejść dla sygnału RCA (LOW Level):  0; 2 – 5; 0 V
• Czułość wejść dla sygnału głośnikowego (HIGH Level):  0; 5 – 15; 0 V
• Filtr LP-Front/Rear z płynną regulacją:  0 – 300 Hz
• Filtr HP-Front z płynną regulacją:  0 – 300 Hz; również w trybie Band
  Pass  Filter (Subsonic)
• Filtr HP-Rear z płynną regulacją:  0 – 80 Hz; również w trybie Band
  Pass  Filter (Subsonic)
• Efektywność /4Ω:  > 60 %
• Napięcie pracy:  10-15 V
• Bezpiecznik:  wymagany  zewnętrzny 60 A
• Zabezpieczenie przed wysoką temperaturą:    od 80 °C
• Zabezpieczenie przed niskim napięciem zasilania:   poniżej 8 V
• Wymiary obudowy bez  przyłączy  (szer./wys./dł.):  140/54/280
  mm

• Praca w analogowej klasie „AB”.
• Technologia: SMD; Full MOSFET; Military Standard.
• Tryby pracy filtrów:  FULL/HPF/BPF (w trybie BPF  są włączone
  oba  filtry: HP i LP).

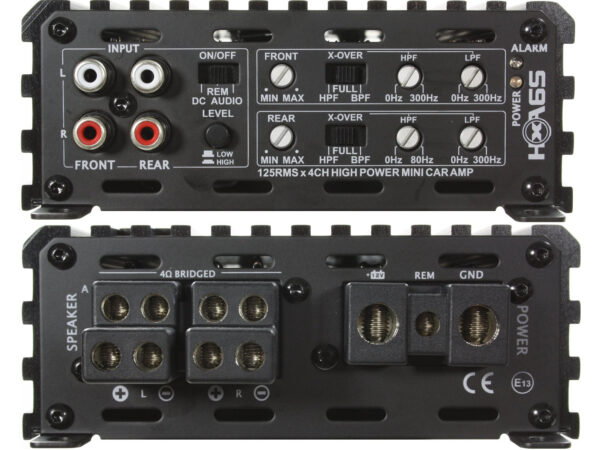

• Wejście sygnału audio Front/Rear:  4xRCA (wspólne dla
  sygnału  HIGH / LOW).
• Wyjście sygnału audio:  brak.
• Przełączniki  do wyboru poziomu sygnału wejściowego HIGH / LOW (sygnał
  o poziomie głośnikowym lub RCA).
• Wspólne wejście sygnału HIGH lub LOW  poprzez gniazda RCA
  po  wybraniu odpowiedniego trybu pracy  przełącznikiem
  LEVEL  (zalecamy stosowanie  konektorów adaptacyjnych RCA/GŁ Excursion
  XML oraz Excursion XFM – sprzedawane oddzielnie).
• Do wyboru 3 opcje  sterowania załączaniem i wyłączaniem wzmacniacza
  (wybór opcji przełącznikiem  ON/OFF):
  1. REM – sterowanie  poprzez
  podanie na złącze „Remote” napięcia sterującego +12V z radioodtwarzacza
  2.
  DC – automatyczne sterowanie napięciem stałym (ok. +6V) pobieranym przez
  wejścia RCA z przewodów głośnikowych radioodtwarzacza  (działa po
  wcześniejszym wybraniu  przełącznikiem LEVEL wejścia sygnału o poziomie
  głośnikowym  – HIGH)
  3. AUDIO – automatyczne sterowanie
  wzmacniaczem po wykryciu  na wejściach RCA wzmacniacza impulsów sygnału
  audio (np. muzyki).  Ta opcja posiada układ opóźnienia czasowego.
• Odporne na korozję  niklowane gniazda i złącza przewodów.
• Masywne terminale  ze śrubami imbusowymi dla kabli zasilających o
  przekroju  do  21 mm2.
• Masywne terminale ze śrubami imbusowymi dla kabli głośnikowych o przekroju
  do  10 mm2.
• Układy zabezpieczające przed przeciążeniem; zwarciem na wyjściu
  głośnikowym; przegrzaniem i za niskim napięciem.
• Gwarancja polskiego dystrybutora:  24 miesiące.

TURN ON/OFF – 3 opcje sterowania wzmacniaczem
(Remote)
Wzmacniacz Excursion HXA-65 posiada układ „Remote”
odpowiedzialny za załączanie i wyłączanie wzmacniacza; który może pracować w
trzech trybach wybieranych przełącznikiem  ON/OFF. Pierwszy wariant (REM)
działa dla sygnału wejściowego HIGH oraz LOW i jest to standardowe sterowanie
wzmacniaczem poprzez podanie napięcia +12V na jego złącze REM. Pozostałe dwa
warianty sterowania (opcja DC oraz AUDIO) pracują jako układ „Auto Turn On/Off”
i mogą być wykorzystane w przypadku; gdy radioodtwarzacz nie posiada
standardowego wyjścia sterującego „Remote”. Jeżeli przełącznik ON/OFF jest w
pozycji DC i wcześniej  wybrano  rodzaj wejścia sygnałowego HIGH (sygnał
o poziomie  głośnikowym); to układ automatycznie załączy wzmacniacz; gdy po
włączeniu radioodtwarzacza; na jego przewodach głośnikowych pojawi się napięcie
stałe ok. 6V w stosunku do masy zasilania. Ten rodzaj sterowania może mieć
zastosowanie w przypadku większości standardowych radioodtwarzaczy posiadających
wewnętrzny wzmacniacz mocy zbudowany w oparciu o układy scalone. Opcja ta może
jednak nie działać z bardziej zaawansowanymi fabrycznymi systemami audio; które
zostały wyposażone w zewnętrzny wzmacniacz; gdzie na przewodach głośnikowych nie
występuje napięcie stałe (np. niektóre modele BMW). Jeżeli przełącznik ON/OFF
jest w pozycji AUDIO; to układ załączy lub wyłączy wzmacniacz w zależności od
wykrycia obecności impulsów sygnału audio na wejściach sygnałowych RCA. Ten tryb
posiada  układ opóźnienia czasowego.  W przypadku korzystania z układu
„Auto Turn On/Off (opcja DC lub AUDIO);   konektor  REM
+12V  znajdujący się  przy złączach  kabli zasilających pełni rolę
automatycznie sterowanego wyjścia REMOTE; które może być wykorzystane do
załączania/wyłączania  innych urządzeń; np.  kolejnych wzmacniaczy mocy.
