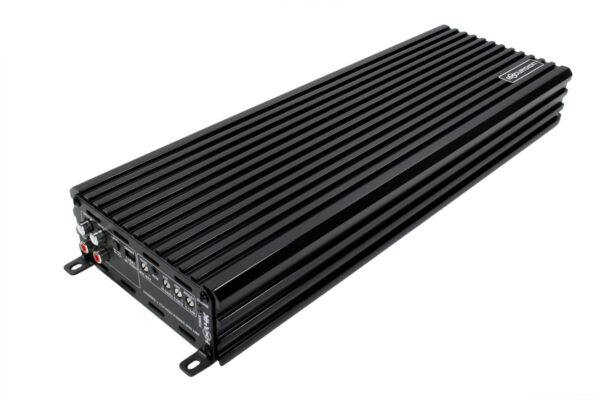

Excursion HXA-4K – wzmacniacz samochodowy

Opis produktu:

Excursion
HXA-4K
1-kanałowy  wzmacniacz samochodowy  o
mocy  1×800/1600/2400W; stabilny  do 1Ω; cyfrowy  (klasa
D);   możliwość mostkowania  (Bridge-Link); wejścia sygnału  Hi/Lo; Auto Turn On/Off; niewielkie wymiary.

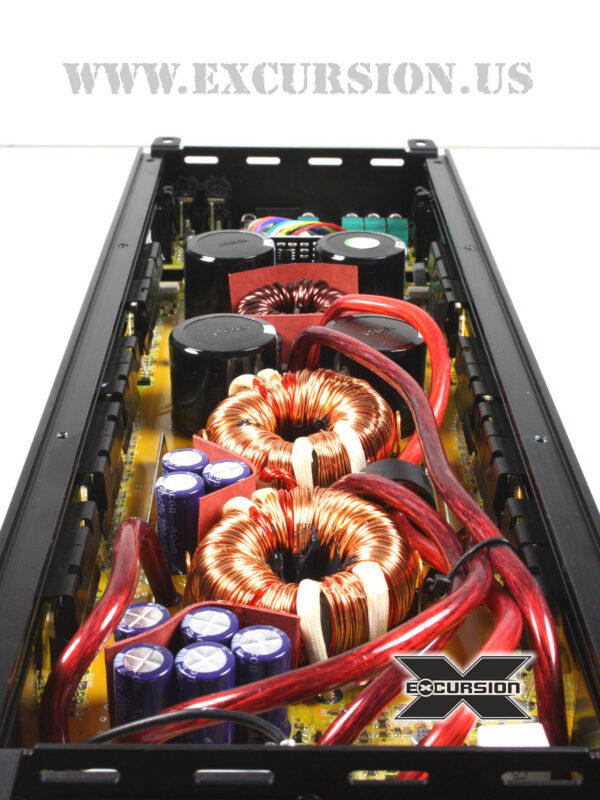

Cyfrowy wzmacniacz 1-kanałowy o bardzo wysokiej sprawności i niewielkich
wymiarach zbudowany na bazie dwustronnej płyty PCB wykonanej w  technologii
montażu powierzchniowego SMD. Wzmacniacz został wyposażony w system eliminacji
szumów i zakłóceń; a także w wielodrożny układ zabezpieczający przed
przeciążeniem; zwarciem na wyjściu głośnikowym; przegrzaniem oraz zbyt niskim
lub za wysokim napięciem zasilającym. W standardowym wyposażeniu znajdują się
również płynnie regulowane filtry LP i HP z możliwością pracy w trybie  BP
Subsonic (Band Pass); korektor wzmocnienia basu „Bass Boost”; układ „Auto Turn
ON/OFF” sterujący załączaniem i wyłączaniem wzmacniacza oraz wejścia „High/Low
Input” dla sygnału audio o poziomie głośnikowym i o poziomie RCA (wspólne
wejścia sygnału dla trybu „High/Low” poprzez gniazda RCA). Wszystkie
1-kanałowe  wzmacniacze Excursion z serii HXA posiadają
możliwość  linkowania; czyli wspólnej pracy dwóch takich samych  modeli
w układzie połączeń typu BRIDGE (jeden jako sterujący Master; drugi jako
Slave). Wzmacniacz HXA-4K może stabilnie pracować z  obciążeniem o
minimalnej impedancji  1Ω przy  standardowej konfiguracji połączeń
lub  2Ω w układzie dwóch takich samych wzmacniaczy  pracujących
wspólnie  w trybie BRIDGE  (mostek). Model ten może być również
wyposażony w opcjonalny zdalny regulator głośności subwoofera Excursion
HXA-RC.

PODSTAWOWE DANE TECHNICZNE:

• Ilość kanałów:  1
• Moc wyj. RMS/4Ω (nap. zasil. 14; 4V):  1×800 W
• Moc wyj. RMS/2Ω (nap. zasil. 14; 4V):  1×1600 W
• Moc wyj. RMS/1Ω (nap. zasil. 14; 4V):  1×2400 W
• Moc wyj. RMS/4Ω Bridge-Link  2 szt.  (nap. zasil. 14; 4V):  1×3200 W
• Moc wyj. RMS/2Ω Bridge-Link  2 szt.  (nap. zasil. 14; 4V):  1×4800 W

• Pomiar realnej mocy wyjściowej wzmacniacza Excursion HXA-4K -> kliknij  VIDEO  :

  – impedancja obciążenia:  1; 1 Ohm
  – wynik pomiaru:  2444 W
  RMS  (P max. 2471 W)

• Pasmo przenoszenia:  5 –  300 Hz
• Maks. poziom zniekształceń THD/4Ω:  < 0; 2 %
• Sygnał/Szum (S/N Ratio):  > 100 dB
• Czułość wejść dla sygnału RCA (LOW Level):  0; 2 – 5; 0 V
• Czułość wejść dla sygnału głośnikowego (HIGH Level):  0; 5 – 15; 0 V
• Filtr LP z płynną regulacją:  40 – 200 Hz
• Filtr HP z płynną regulacją:  0 – 50 Hz (Subsonic)
• Bass Boost – podbicie niskich częstotliwości:  płynna regulacja
  0-12dB/45Hz
• Efektywność /4Ω:  > 80 %
• Napięcie pracy:  10-15 V
• Bezpiecznik:  wymagany  zewnętrzny 200 A
• Zabezpieczenie przed wysoką temperaturą:    od 80 °C
• Zabezpieczenie przed niskim napięciem zasilania:   poniżej 8 V
• Wymiary obudowy bez  przyłączy  (szer./wys./dł.):  140/54/355
  mm

• Praca w cyfrowej  klasie  „D”.
• Technologia:  SMD;   Full MOSFET. Military Standard.
• Tryby pracy filtrów HP i LP:  włączone na stałe jako  Band Pass
  Filter.
• Wejście sygnału audio:  2xRCA (wspólne dla sygnału  HIGH / LOW –
  tylko gdy wzmacniacz nie pracuje w trybie zmostkowanym Bridge).
• BRIDGE (mostek):  możliwość pracy dwóch takich samych wzmacniaczy –
  jeden jako Master; drugi jako Slave
• Wejście  BRIDGE IN:  1xRCA (tylko gdy ten wzmacniacz
  pracuje  jako Slave –  jest to wejście dla sygnału wysyłanego z
  drugiego wzmacniacza Master)
• Wyjście BRIDGE OUT:  1xRCA  (tylko gdy ten wzmacniacz
  pracuje  jako Master –  jest to wyjście  sygnału do  drugiego
  wzmacniacza Slave).

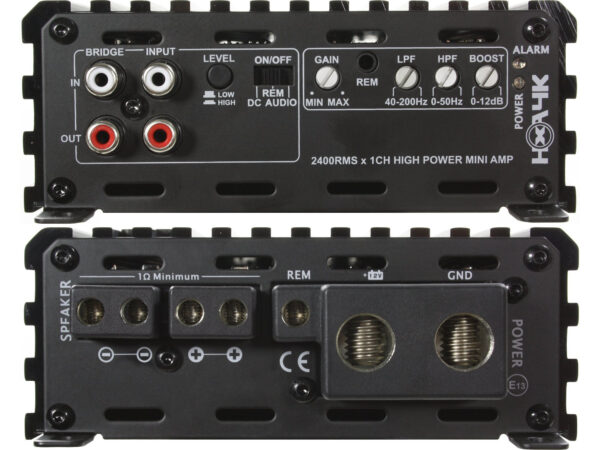

• Przełączniki  do wyboru poziomu sygnału wejściowego HIGH / LOW (sygnał
  o poziomie głośnikowym lub RCA).
• Wspólne wejście sygnału HIGH lub LOW  poprzez gniazda RCA
  po  wybraniu odpowiedniego trybu pracy  przełącznikiem
  LEVEL  (zalecamy stosowanie  konektorów adaptacyjnych RCA/GŁ Excursion
  XML oraz Excursion XFM – sprzedawane oddzielnie).
• Do wyboru 3 opcje  sterowania załączaniem i wyłączaniem wzmacniacza
  (wybór opcji przełącznikiem  ON/OFF):
  1. REM – sterowanie  poprzez
  podanie na złącze „Remote” napięcia sterującego +12V z radioodtwarzacza
  2.
  DC – automatyczne sterowanie napięciem stałym (ok. +6V) pobieranym przez
  wejścia RCA z przewodów głośnikowych radioodtwarzacza  (działa po
  wcześniejszym wybraniu  przełącznikiem LEVEL wejścia sygnału o poziomie
  głośnikowym  – HIGH)
  3. AUDIO – automatyczne sterowanie
  wzmacniaczem po wykryciu  na wejściach RCA wzmacniacza impulsów sygnału
  audio (np. muzyki).  Ta opcja posiada układ opóźnienia czasowego.
• Odporne na korozję  niklowane gniazda i złącza przewodów.
• Masywne terminale  ze śrubami imbusowymi dla kabli zasilających o
  przekroju  do  53 mm2.
• Masywne terminale ze śrubami imbusowymi dla kabli głośnikowych o przekroju
  do 10 mm2.
• Układy zabezpieczające przed przeciążeniem; zwarciem na wyjściu
  głośnikowym; przegrzaniem i za niskim napięciem.
• Gniazdo do podlączenia opcjonalnego zdalnego regulatora poziomu głośności
  subwoofera  Excursion HXA-RC (sprzedawany oddzielnie).
• Gwarancja polskiego dystrybutora:  24 miesiące.

TURN ON/OFF – 3 opcje sterowania wzmacniaczem
(Remote)
Wzmacniacz Excursion HXA-4K posiada układ „Remote”
odpowiedzialny za załączanie i wyłączanie wzmacniacza; który może pracować w
trzech trybach wybieranych przełącznikiem  ON/OFF. Pierwszy wariant (REM)
działa dla sygnału wejściowego HIGH oraz LOW i jest to standardowe sterowanie
wzmacniaczem poprzez podanie napięcia +12V na jego złącze REM. Pozostałe dwa
warianty sterowania (opcja DC oraz AUDIO) pracują jako układ „Auto Turn On/Off”
i mogą być wykorzystane w przypadku; gdy radioodtwarzacz nie posiada
standardowego wyjścia sterującego „Remote”. Jeżeli przełącznik ON/OFF jest w
pozycji DC i wcześniej  wybrano  rodzaj wejścia sygnałowego HIGH
(sygnał o poziomie  głośnikowym); to układ automatycznie załączy
wzmacniacz; gdy po włączeniu radioodtwarzacza; na jego przewodach głośnikowych
pojawi się napięcie stałe ok. 6V w stosunku do masy zasilania. Ten rodzaj
sterowania może mieć zastosowanie w przypadku większości standardowych
radioodtwarzaczy posiadających wewnętrzny wzmacniacz mocy zbudowany w oparciu o
układy scalone. Opcja ta może jednak nie działać z bardziej zaawansowanymi
fabrycznymi systemami audio; które zostały wyposażone w zewnętrzny wzmacniacz; gdzie na przewodach głośnikowych nie występuje napięcie stałe (np. niektóre
modele BMW). Jeżeli przełącznik ON/OFF jest w pozycji AUDIO; to układ załączy
lub wyłączy wzmacniacz w zależności od wykrycia obecności impulsów sygnału
audio na wejściach sygnałowych RCA. Ten tryb posiada  układ opóźnienia
czasowego.  W przypadku korzystania z układu „Auto Turn On/Off (opcja DC
lub AUDIO);   konektor  REM +12V  znajdujący się  przy
złączach  kabli zasilających pełni rolę automatycznie sterowanego wyjścia
REMOTE; które może być wykorzystane do załączania/wyłączania  innych
urządzeń; np.  kolejnych wzmacniaczy mocy.
